Water Jet	물을 초고압상태 (최대 4,000kg/cm2 ; 4,000bar / About 60,000PSI)로 압축및 초고속으로 분사하여, 물체를 절단 혹은 세척할 수 있도록 만든 것이 바로 워터젯 시스템이며, 물의 정지 에너지를 운동 에너지로 변환하기위해 Nozzle을 이용하여 음속 이상의 속도로 분출 시켜서, 한 부위에 집중되는 힘을 활용하는 기술.

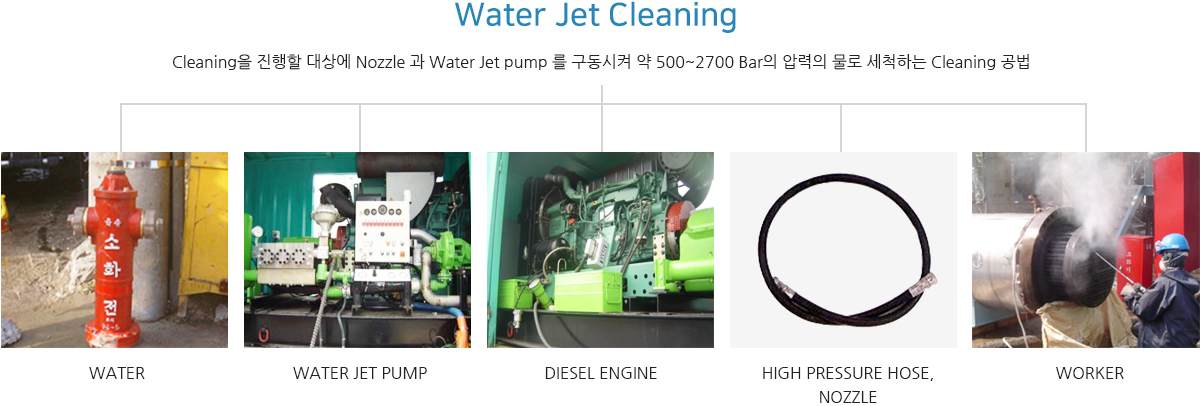

Water Jet Cleaning	Water Jet Cleaing 은 Disel Engine을 이용하여 Water Jet pump 를 구동시켜약 500~2700 Bar의 압력의 물로 세척하는 Cleaning 공법
다양한 NOZZLE 형태	목적, 용도별 다양한 NOZZLE 형태

열교환기에서 고압수에 의한 세정공법이 실시되게 된 것은 1960년대부터이다.
그 이전의 열교환기는, 브러시와 철봉으로 파이프 내면의 Scale을 문질러 떨어뜨리는 방법이었다.
그러나, 이 방법에서는 파이프에 상처를 주며 열교환기의 수명이 짧아지고, 또 SCALE의 제거도 완전하지 않고 열교환율도
나쁘게 된다라는 문제가 있었다.
이에 비해 Water jet Cleaning은 다음과 같은 특징이 있다.

· 물을 세정매체로서 하고 있으므로, 입수방법이 간단하고 유지비가 적게 든다.
· 상기 동일이유에 의해, 비액처리가 간단하다.
· 파이프 내면의 형상에 관계없이, Scale의 구석까지 고압수가 들어가 세정할 수 있으므로 효과가 크다.
· 물을 사용함으로 열교환기에 상처 줄 염려가 없다.
· 화학공장에서 많은 방폭지역과 가연성이 있는 액체의 근처에서도 안전하게 사용할 수 있다.
· 고압수의 압력설정이 용이하므로, 현장에서 최적의 세정을 결정할 수 있다.
· 빠른 작업시간으로 공장이나 설비의 정상화를 앞당길수 있다.

WATER JET CLEANING 의 종류

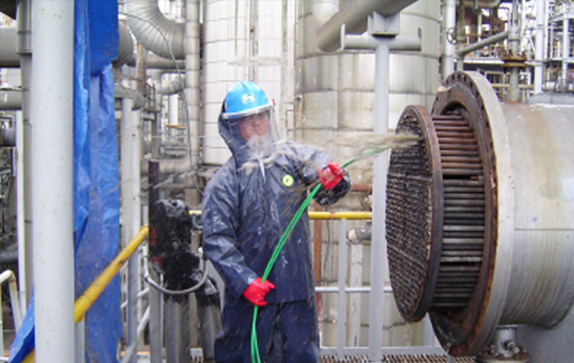

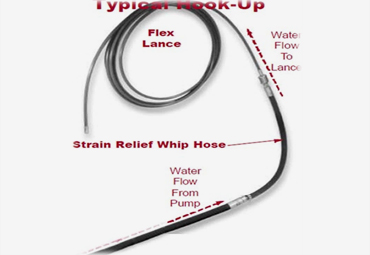

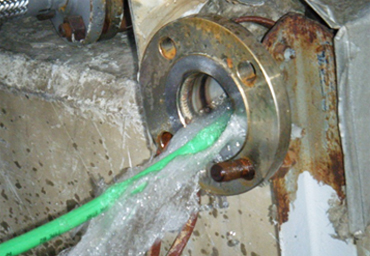

FLEXIBLE LANCE SYSTEM

고압펌프(500bar이상~1,200bar 이하)는 단단하게 굳어 있지 않는 내용물에 대한 Cleaning 하는데 사용되고,Lance( tube 내부를 통과해 물을 분사해 낼 수 있는 nozzle 까지의 가느다란 약 10m 정도 hose 를 말함)는 Flexible lance를 사용한다.

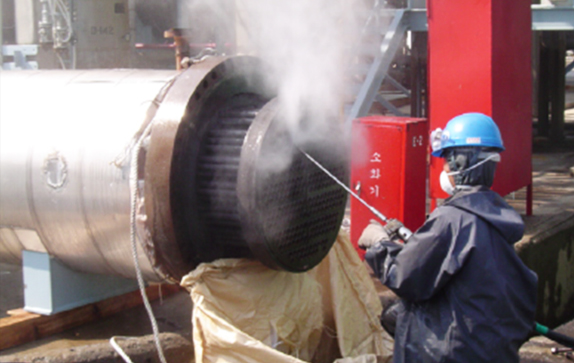

RIGID LANCE SYSTEM

초고압 펌프 (사용최대압력 2500 bar 이상)는 tube 내부 막힘 상태가 심하고, 단단하게 굳어있는 내용물을 cleaning 하는데 사용하고, 초 고압으로 작업하기 때문에 flexible lance는 절대 사용할 수 없으며, rigid lance(tube 길이에 따라 교환하여 사용할 수 있는 가느다란 pipe로 물이 분사되는 nozzle까지 약10 m 정도됨)를 사용하여 작업한다.

ROTO-FAN SYSTEM

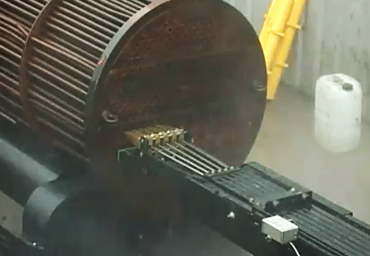

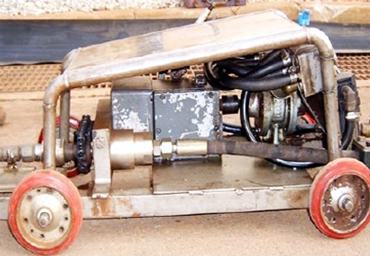

P T C ROBOT SYSTEM

· 열교환기 Internal (내부) External (외부)를 자동으로 Cleaning 하는데 사용된다.
· 공장의 일정한 장소에 Cleaning Center를 조성하여 H/EX Bundle을 Center로 이동하여 한 장소에만 작업할 수 있다.
· 자동으로 작업을 하기에 인력이 적게 투입되고, 제한된 시간에 많은 양의 작업을 할 수 있어서 경쟁력 있다.
· 주로 정유공장에 많이 사용되며 대형 열 교환기 Cleaning 작업에 사용된다.

WATER JET CLEANING 개요

WATER JET CLEANING 의 개요도

WATER JET CLEANING 의 특징

WATER JET CLEANING 의 종류

FLEXIBLE LANCE SYSTEM

RIGID LANCE SYSTEM

ROTO-FAN SYSTEM

P T C ROBOT SYSTEM

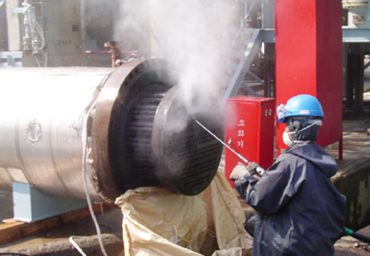

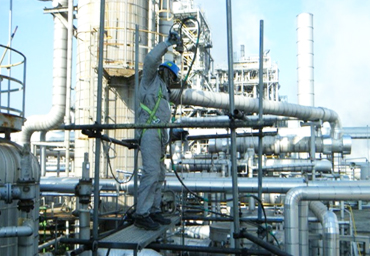

작업사진
