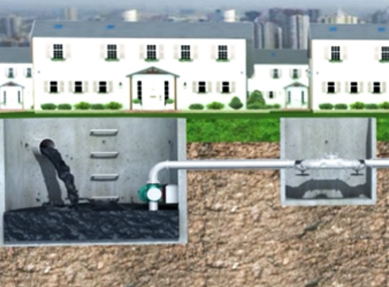

폐수배관 유지관리 시스템 개요

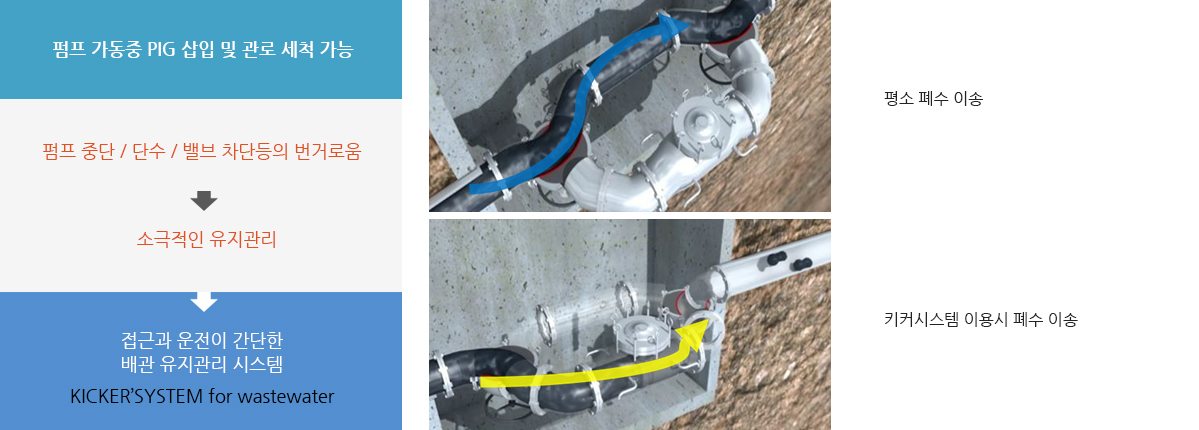

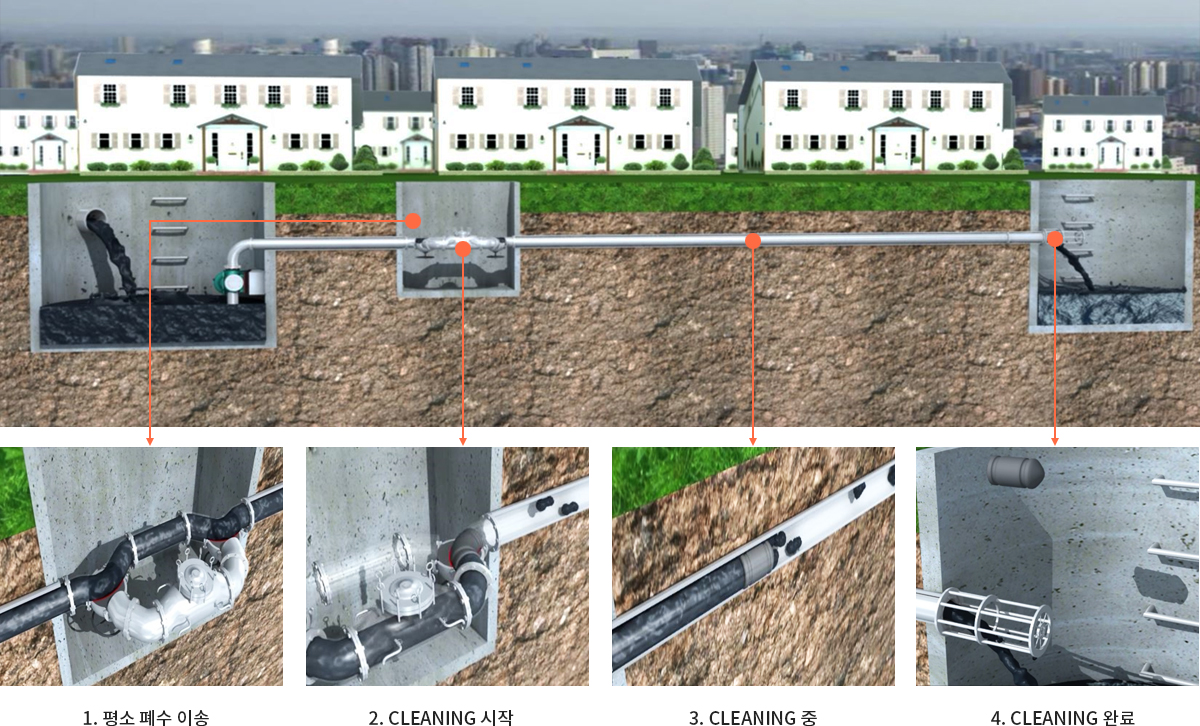

폐수배관 유지관리 시스템 LAY-OUT

용도 및 목적

•

• 1

  주기적인 배관 세정

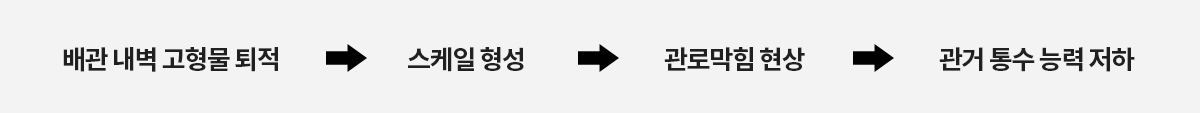

  폐수 배관의 슬러지 침전을 예방하기
  위해 주기적인 유지관리가 가능하게
  만든 세정장치

  배관의 폐색예방

• 2

  배관의 통수 유지

  폐수 배관의 통수 능력을 설계치 대로
  유지하여 펌프의 운전시간 및 전력비
  감소 유도

  경제성 증가

• 3

  선행되는 유지관리

  부유물과 SLURY의 침전으로 인한
  배관 내부의 퇴적을 사전에 예방하는
  배관 유지관리 시스템

  시설의 생애주기 비용 감소

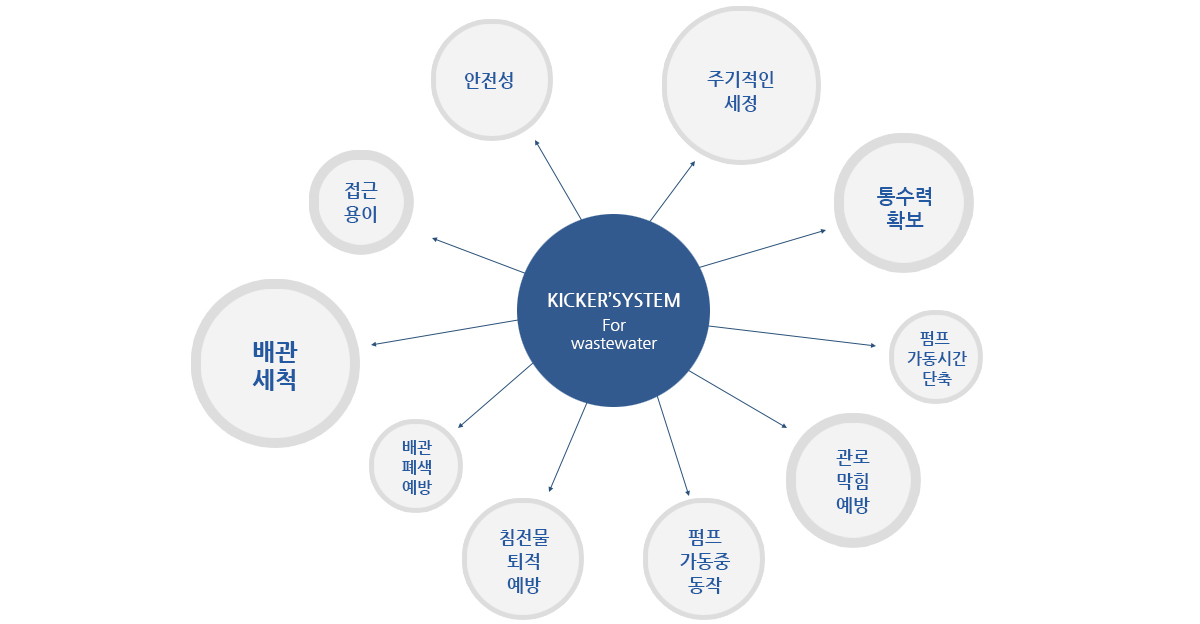

기대효과

특성

안전성

접근성

다양성

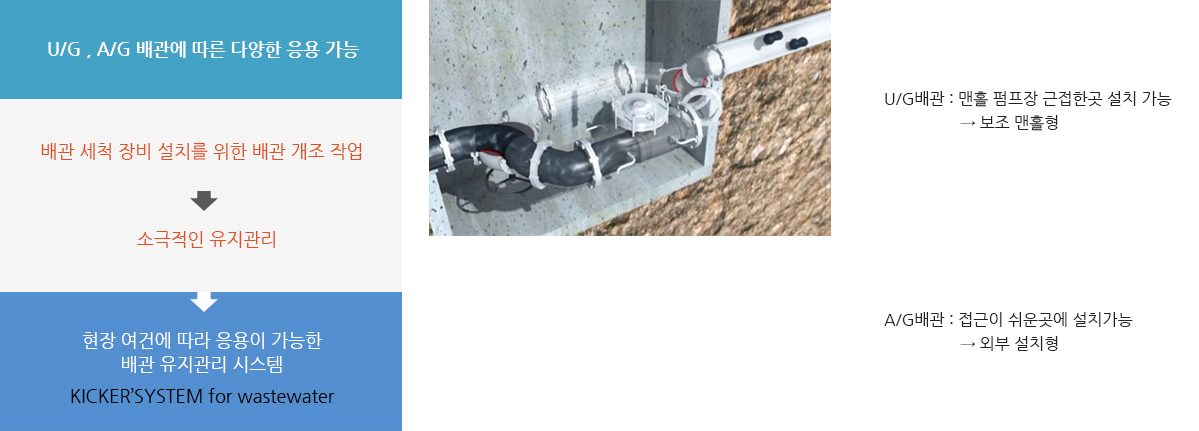

종류 및 사양

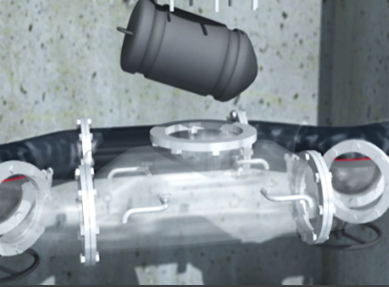

• 보조 맨홀 형

  · 맨홀내부의 유독가스로부터 작업자의 안전을
    고려한 보조 맨홀 설치 TYPE
  · 관경 사이즈별 제작 가능
  · 조립식 PC맨홀을 이용 설치 작업 용이
  · 기존 배관 설치 용이
  · ALL SUS 제작
  · 유지관리 편리함(설비 접근성 용이)



• 외부 설치 형

  · 맨홀내부의 유독가스로부터 작업자의
    안전을 고려한 외부 설치 TYPE
  · 외부 맨홀 펌프장 CONTROL PANNEL에
    근접 설치
  · MOV 설치로 대형 관경의 배관의 경우
    유지관리 용이
  · 관경 사이즈별 제작 가능
  · 유지관리 편리함

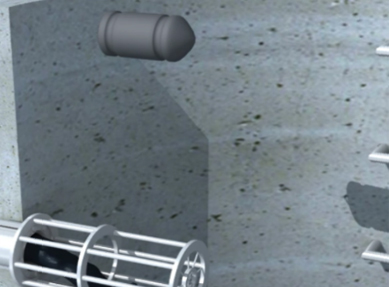

• PIG

  · 1.5D ELBOW에서 통과 가능
  · 다양한 직경의 제품 제작
  · 낮은 압력으로 주행 가능
  · 효과적인 배관 클리닝 능력



적용분야 Applications

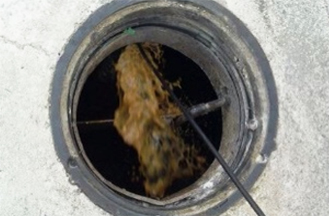

• 	압송식 하수관거 펌프 가압식 하수관로의 주기적인 유지관리 가능

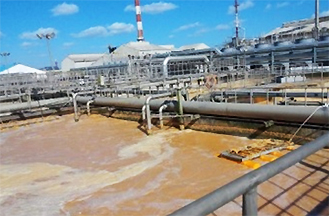

• 	산업용 폐수 관로 공장 폐수 이송 배관의 주기적인 CLEANING 가능

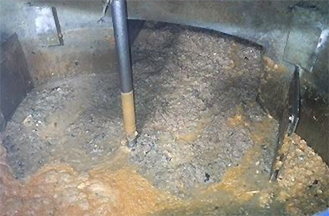

• 	슬러지 이송배관 하수 종말 처리장내의 슬러지 이송배관의 관로 막힘 현상 예방 가능

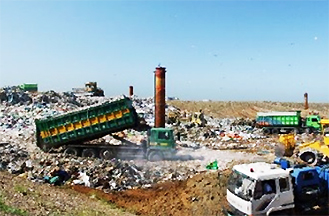

• 	침출수 이송관로 쓰레기 매립장의 침출수 이송 배관의 관로막힘 현상 예방
